在電子制造企業擴產、換址或工廠升級過程中，廠房搬遷及布局規劃如何適配SMT整線，往往比“把設備搬過去”更重要。SMT整線由印刷、貼片、回流焊、AOI、SPI、緩存與上下板等設備組成，設備間的節拍、物流、ESD、防塵與供電條件相互關聯。如果搬遷階段只關注設備運輸，而忽略產線布局和配套條件，后續調試周期和生產穩定性通常會受到影響。
從“設備搬家”轉向“整線重構”
SMT整線適配搬遷的核心，是把搬遷、布局、設施改造和驗證視為同一個項目。建議以產品工藝路線為主線，倒推廠房功能區、物流通道、設備位置與能源接口，而不是先擺設備再補條件。
搬遷前先完成四項基礎盤點
1、設備與工藝清單：梳理每臺設備的外形尺寸、重量、供電規格、壓縮空氣、排煙、溫濕度、ESD要求，以及對應產品工藝參數。
2、產能與節拍分析：明確目標UPH、換線頻次、產品混線比例，避免“設備擺得下，但節拍跑不起來”。
3、物流路徑評估：區分原材料、半成品、成品、返修品與空載具的流向，減少交叉回流。
4、建筑條件核查：核對層高、承重、地面平整度、排風位置、配電容量、消防與潔凈等級，提前識別限制條件。
SMT整線布局的關鍵原則
單向流

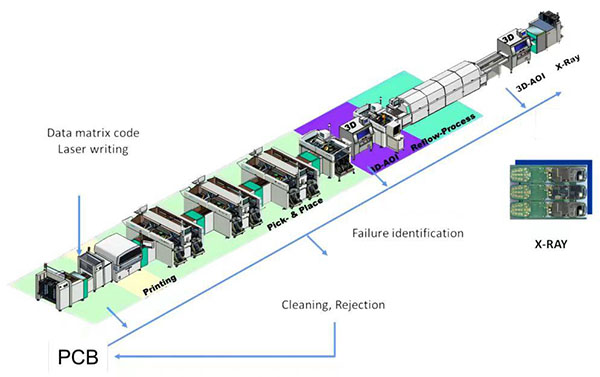

來料→印刷→SPI→貼片→回流焊→AOI→下板/包裝，減少回流和逆向搬運。
設備間距
預留操作、維護與拉板空間；回流焊尾部、緩存區和上下板機附近適當放寬通道。
人機分流
維修、換料、檢驗與物流路線盡量分離，降低擁堵和誤操作概率。
擴展預留
為新增貼片機、AOI或返修工位預留電源、氣源和網絡接口。
ESD與潔凈控制
統一接地、導靜電地坪、腕帶與鞋服管理，避免在物流節點形成“ESD斷點。
對多數中大型項目而言，U型/直線型布局通常優于復雜折返布局，因為它更容易維持物料單向流和目視化管理。若受廠房柱網或門洞限制，可采用“直線主線+輔助緩存區”的折中方案。
搬遷階段最容易被忽略的接口問題
供電與接地：貼片機、回流焊和空壓系統往往是負載大戶，應核算峰值與同時系數，并驗證接地電阻和等電位連接。
壓縮空氣品質：除了壓力和流量，還要關注露點與含油量；空氣質量不穩定會直接影響吸嘴和氣動執行機構。
排煙與熱管理：回流焊排風、助焊劑煙霧處理、空調送回風組織需要同步設計，避免局部過熱或氣流干擾。
網絡與MES接口：SPI、AOI、貼片機程序管理、條碼追溯、工單下載等接口應在設備進場前完成聯調方案。
地面與運輸：重型設備就位路徑、叉車轉彎半徑、減震與地坪承載，需要在吊裝前確認。
對于連續生產企業，不建議一次性“整廠斷電搬遷”。更穩妥的做法是：先建設新廠條件→搬遷非關鍵線驗證→復制標準工藝與程序→再遷移核心產線。這樣可以降低停線窗口和交付風險。
